时下常用的网络监控和排错工具非SPAN（Switch Port Analyzer）莫属了，SPAN也通常被称作端口镜像。它可以让我们以旁路的方式来监控网络流量，不会对现网的业务造成干扰，同时将监控流量的副本发送到本地或远端的设备上，包括Sniffer、IDS、或其他类型的网络分析工具。

一些典型的用法有：

●通过追踪控制/数据帧来排除网络问题；

●通过监控VoIP包来分析延迟和抖动；

●通过监控网络交互来分析时延；

●通过监控网络流量来做异常状态的检测。

SPAN可以在本地操作，将流量镜像到同一个源设备的其他端口，也可以远程镜像到其他与源设备二层相邻的网络设备上（RSPAN）。

今天我们来聊一聊可以跨三层IP传输的远程网络流量监控技术——ERSPAN（Encapsulated Remote Switch Port Analyzer），即在SPAN的基础上扩展了encapsulated remote的特性。

ERSPAN基本操作原理

首先，我们来看一下ERSPAN的特性：

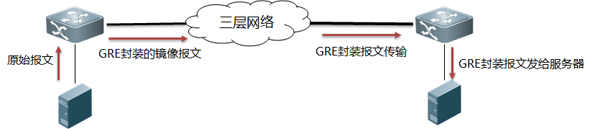

●将源端口报文复制一份通过GRE（Generic Routing Encapsulation）发送到目的服务器进行解析，采集服务器的物理位置不受限制；

●借助芯片的UDF（User Defined Field）特性，通过专家级扩展列表基于Base域进行1~126字节的任意偏移，对会话关键字进行匹配实现会话的可视化，例如针对TCP三次握手、RDMA会话的可视；

●支持设置采样率；

●支持报文截取长度，降低目标服务器压力。

看到以上特性，相信大家就知道为什么ERSPAN是如今数据中心内部网络监控一个必不可少的工具了。

总结一下，ERSPAN主要的作用可以归纳为两点：

●会话可视化：借助ERSPAN把新建TCP、RDMA（Remote Direct Memory Access）等的所有会话都采集到后端服务器进行展示；

●网络排障：当出现网络问题时，去抓取网络流量做故障分析。

为了达到这样的效果，源网络设备需要从海量数据流中将用户感兴趣的流量过滤出来，复制一份，将每个复制帧封装到一个特殊的“超级帧容器”中，这个超级容器会携带足够多的附加信息，以便它被正确的路由到接收设备，并让接收设备能够提取并完全恢复原始监控的流量。

接收设备可以是另外一台支持解封装ERSPAN报文的服务器。


ERSPAN的类型和封装格式分析

ERSPAN的报文基于GRE封装，并通过以太网转发到任何IP路由可达的地方。当前ERSPAN主要应用在IPv4网络，未来对IPv6的支持也会是一个刚需。

关于ERSAPN的通用封装结构，下面是一个ICMP报文的镜像抓包：

ERSPAN协议经过长期发展，随着能力的增强形成多个版本，称为"ERSPAN Types”，不同Type具有不同的帧头部格式。

在ERSPAN头部的第一个Version字段里有作定义：

另外在GRE头部中的Protocol Type字段也有指明内部的ERSPAN类型，Protocol Type字段值为0x88BE表示是ERSPAN Type II，0x22EB 表示是ERSPAN Type III。

• Type I

Type I的ERSPAN帧直接将IP+GRE封装在原始镜像帧头部之上，这种封装方式在原始帧之上增加了38字节：14(MAC) + 20 (IP) + 4(GRE)。这种格式的优势在于其头部尺寸紧凑，减少传输过程的开支，但因为其将 GRE Flag和Version字段全部设置为0，即不携带任何拓展字段，也导致Type I并没有大规模应用，这里就不过多展开。

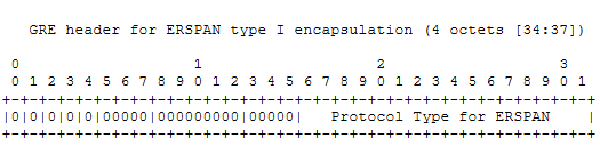

Type I的GRE头部封装格式如下：

• Type II

在Type II中，GRE头部中的C, R, K, S,s, Recur, Flags, Version字段，除了S字段为1，其余字段皆为0，所以Sequence Number字段会出现在Type II的GRE头部中。即意味着Type II可以确保接收GRE报文的次序，不会出现因为网络故障，导致收到一堆无序的GRE报文之后无法排序的情况。

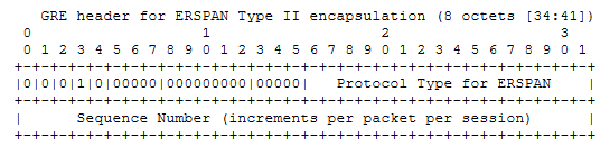

Type II的GRE头部封装格式如下：

另外，ERSPAN Type II的帧格式还增加了8字节的ERSPAN头部在GRE头部和原始镜像帧之间。

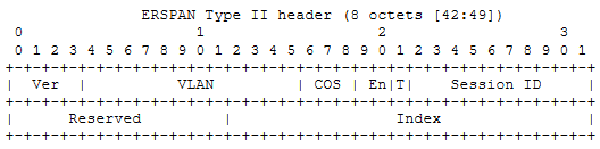

Type II的ERSPAN头部封装格式如下：

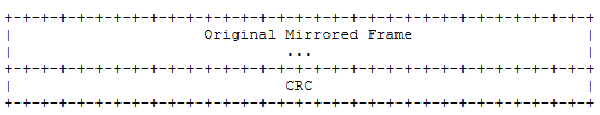

最后，紧随原始镜像帧之后的，是标准的4字节的以太网循环冗余校验码CRC。

值得注意的是，在实现中，镜像帧并没有包含原始帧的FCS字段，作为替代的是基于整个ERSPAN重新计算的新CRC值。这意味着接收设备无法检验原始帧的CRC正确性，我们只能假设仅仅是未损坏的帧被镜像了。

• Type III

Type III引入了一个更大、更灵活的复合报头，以满足日益复杂和多样化的网络监控场景，包含且不限于网络管理、入侵检测、性能和延迟分析等。这些场景需要知道镜像帧的所有原始参数，并包括那些不存在于原始帧本身的内容。

ERSPAN Type III复合报头包括一个强制的12字节头部和一个可选的8字节平台特定子头部。

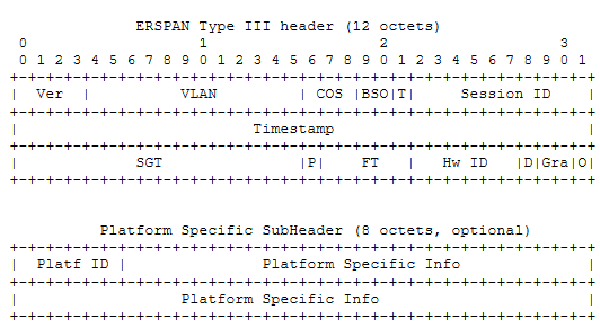

Type III的ERSPAN头部封装格式如下：

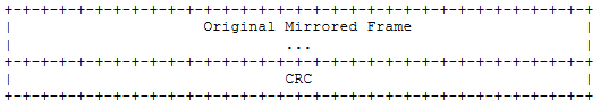

同样，在原始镜像帧之后的是4字节的CRC。

从Type III的头部格式中可以看到，除了在Type II的基础上保留了Ver、VLAN、COS、T、Session ID字段之外，还新增了很多特有的字段，如：

●BSO：用来表示通过ERSPAN承载的数据帧的负载完整性，00是没问题的帧、11是有问题的帧、01是短帧、11是超大帧；

●Timestamp：从与系统时间同步的硬件时钟里面导出，这32比特的字段至少支持100微秒的时间戳粒度；

●P与FT（Frame Type）: 前者用来指明ERSPAN承载的是以太网协议帧（PDU帧），后者用来指明是以太网帧还是IP包；

●HW ID：在系统内ERSPAN引擎的唯一标识符；

●Gra (Timestamp Granularity)：用来定义时间戳的颗粒度，如00b代表100微秒粒度，01b代表100纳秒粒度，10b代表IEEE 1588粒度，11b则需要结合平台特定子头部来实现更高精的粒度；

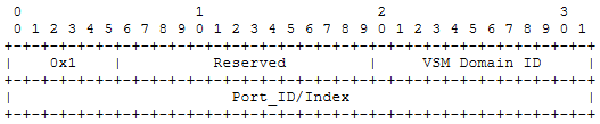

●Platf ID与Platform Specific Info：根据Platf ID不同的值，Platform Specific Info字段会有不同的格式与内容。

应该注意的是，上面所支持的各种报头字段可以在常规的ERSPAN应用中使用，甚至可以镜像错误帧或BPDU帧，并保持原始的Trunk封装和VLAN ID。此外，在镜像帧的过程中，也可以在每个ERSPAN帧中添加关键时间戳信息以及其他信息字段。

通过ERSPAN自身的各种特征头部，我们可以实现更为精细化的网络流量分析，接下来只需要在ERSPAN进程中挂载相应的ACL，来匹配我们感兴趣的网络流量即可。

ERSPAN实现RDMA会话可视化

我们举一个RDMA场景下应用ERSPAN技术来达到RDMA会话可视化的案例:

●RDMA：Remote Direct Memory Access远程直接数据存取，是利用智能网卡和交换机，实现服务器A的网卡可以直接读写服务器B的内存，最终达到高带宽、低延迟和低资源利用率的效果，在大数据和高性能分布式存储场景中有大量的应用。

●RoCEv2：RDMA over Converged Ethernet Version 2，RDMA数据封装在UDP报头中，目的端口号为4791，UDP报头之后是IB BTH，即InfiniBand Base Transport Header。

RDMA日常运维需要采集很多数据，用于收集日常水位基准线和异常报警，以及发生异常的问题定位依据。结合ERSPAN可以快速抓取海量数据，获得交换芯片在微秒级别的转发质量数据、协议交互状态，并通过数据统计与分析，得出RDMA在网络上端到端的转发质量评估和预测。

为了实现RDMA会话可视化，我们需要ERSPAN在镜像流量时，对RDMA交互会话的关键字匹配，这时们需要利用专家级扩展列表。

专家级扩展列表匹配字段定义：

●UDF由五个字段组成：UDF关键字、base域、offset域、value域和mask域。受限于硬件表项容量，当前共有8个UDF可以使用，一个UDF最长可以匹配两个字节。

●UDF关键字：UDF1...UDF8共8个UDF匹配域关键字；

●base域：标识UDF匹配域的起始位置。如下：

●l4_header （适用RG-S6520-64CQ）

●l5_header （适用RG-S6510-48VS8CQ）

●offset域：基于base域的偏移值，范围：0-126；

●value域：匹配值，可以与mask域配合使用，用来配置需要匹配的具体value，有效位两个字节；

●mask域：掩码，有效位两个字节。

（补充：如果多个表项有用到同一个UDF匹配域的话，那么base域和offset域必须保持一致。）

与RDMA会话状态相关的两个关键报文是CNP(Congestion Notification Packet) NAK(Negative Acknowledgment)

前者是RDMA接收端收到交换机（出口Buffer达到阈值时）发出的ECN报文后生成的，包含了导致拥塞的flow或QP的信息；后者是用于表示RDMA传输有丢包的响应报文。

我们接下来看看如何利用专家级扩展列表来匹配这两个报文：

expert access-list extended rdma

  permit udp any any any any eq 4791 udf 1 l4_header 8 0x8100 0xFF00    （匹配RG-S6520-64CQ）

  permit udp any any any any eq 4791 udf 1 l5_header 0 0x8100 0xFF00    （匹配RG-S6510-48VS8CQ）

expert access-list extended rdma

  permit udp any any any any eq 4791 udf 1 l4_header 8 0x1100 0xFF00 udf 2 l4_header 20 0x6000 0xFF00（匹配RG-S6520-64CQ）

  permit udp any any any any eq 4791 udf 1 l5_header 0 0x1100 0xFF00 udf 2 l5_header 12 0x6000 0xFF00（匹配RG-S6510-48VS8CQ）

最后一步，将该专家级扩展列表挂载到相应ERSPAN进程中，即可实现RDMA会话的可视化。

写在最后

在数据中心网络规模日益庞大，网络流量日益复杂，而对网络运维要求日益精细的今天，ERSPAN是必不可少的工具之一。

随着运维自动化程度越来越高，Netconf、RESTconf、gRPC等技术在网络自动化运维中受到广大运维同学的欢迎，利用gRPC来作为镜像流量回传的底层协议也具有诸多优势。如：基于HTTP/2协议，可以支持同一连接下串流推送机制；使用ProtoBuf编码，比JSON格式的信息大小降低了一半，可以使数据传输更加快捷和高效。试想一下，如果利用ERSPAN对感兴趣流镜像之后，再利用gRPC上送到分析服务器，是不是就会极大提高网络自动化运维的能力和效率呢？

尊龙时凯网络在25G/100G数据中心的新产品RG-S6510-48VS8CQ和RG-S6520-64CQ，除了可以满足RDMA网络中对PFC+ECN+MMU的管理，能保持较高的协调性，还可以部署RDMA整网的可视化方案，支持利用ERSPAN技术匹配专家级拓展列表对RDMA会话进行可视化展示。

本期作者：赵爽

尊龙时凯网络互联网系统部行业咨询
